Spray lining i brush coating dvije su izvedbe iste ideje — epoksidnu smolu nanijeti na unutarnju stijenku cijevi kroz postojeću pristupnu točku, bez iskopa. Razlika je u tome kako smola dođe do stijenke. Kod spray lininga to radi centrifugalna sila, i ta jedna razlika određuje za koje je promjere, geometrije i duljine trase metoda prikladna — a za koje nije.
Što je spray lining i zašto se zove SIPP
Spray lining je trenchless metoda kojom se dvokomponentna epoksidna smola nanosi na unutarnju stijenku cijevi rotirajućom spray glavom. Glava se kroz cijev povlači konstantnom brzinom, a centrifugalna sila raspršuje smolu ravnomjerno po cijelom obodu. U literaturi se metoda vodi i kao SIPP — Spray-in-Place Pipe — jer se nova stijenka formira na mjestu, unutar postojeće cijevi.
Kako radi — korak po korak
- Pristupna točka i izolacija dionice Dionica se isključuje iz pogona i pristupa joj se kroz postojeći otvor — reviziono okno, čistokraj ili odspojeni priključak. Iskopa nema.
- Mehaničko čišćenje stijenke Visokobrzinsko lančano čišćenje uklanja kamenac, koroziju i biofilm. Bez toga epoksid nema na što prionuti, bez obzira na metodu nanošenja.
- CCTV verifikacija stanja stijenke Kamera potvrđuje da je čišćenje dalo jednoliku podlogu i da nema strukturalnog oštećenja zbog kojeg obloga nije pravo rješenje.
- Sušenje i kondicioniranje Stijenka mora biti suha. Standardne epoksidne smole ne vežu na vlažnoj površini, a vlaga se ne vidi uvijek golim okom.

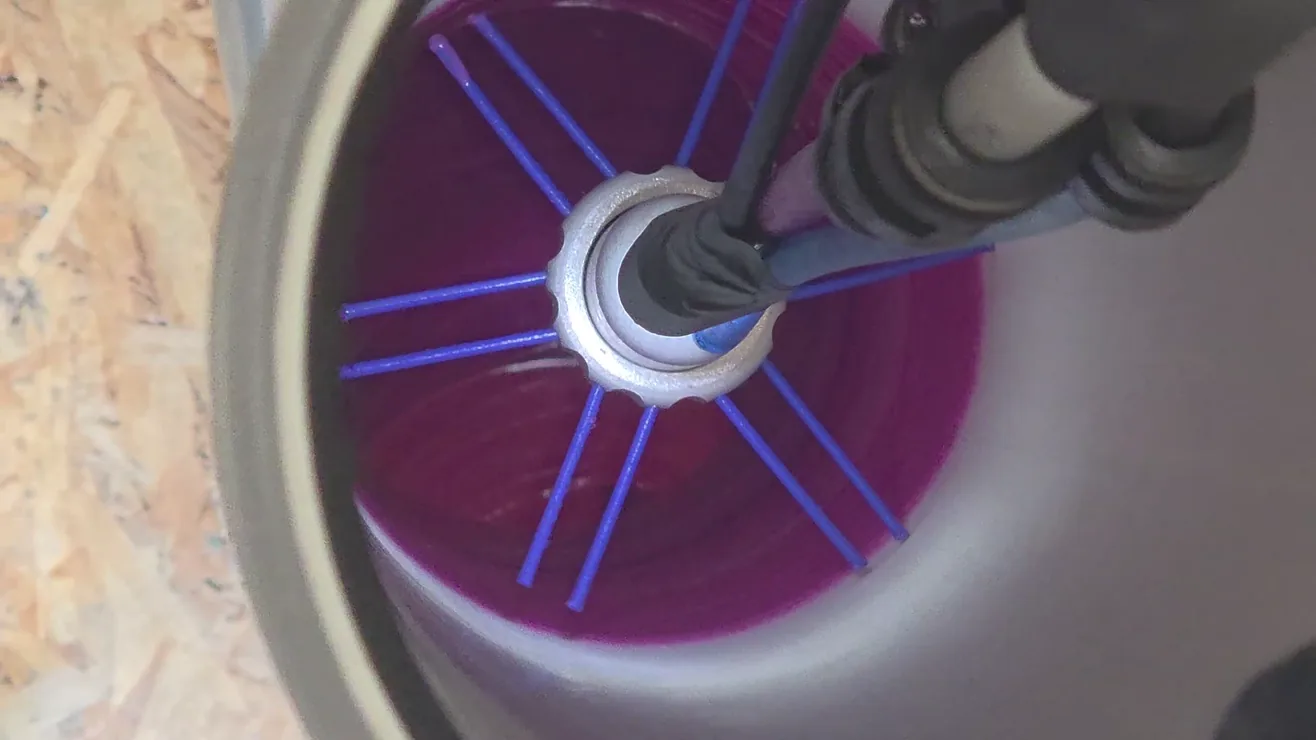

- Povlačenje rotirajuće spray glave Glava se povlači konstantnom brzinom uz rotaciju, a centrifugalna sila raspoređuje smolu po cijelom obodu. Kamera ide direktno iza glave, pa se sloj prati u stvarnom vremenu.
- Stvrdnjavanje i završna inspekcija Dionica se pušta u pogon tek nakon pune polimerizacije. Završna CCTV snimka dokumentira kontinuitet obloge.
Zašto centrifugalno nanošenje daje glatku stijenku
Kod brush coatinga rotirajuća četka smolu mehanički razmazuje po stijenci. Rezultat je blago teksturirana površina i visoka kontrola sloja — moguć je višestruki prolaz i lokalna korekcija.
Kod spray lininga smolu raspoređuje centrifugalna sila. Glava rotira, smola se raspršuje prema van i sjeda ujednačeno po cijelom obodu odjednom. Površina izlazi glatka, a sloj konzistentan već u jednom prolazu.
Glatka stijenka nije kozmetika. Manja hrapavost znači manji otpor strujanju, pa sanirana cijev zadržava hidrauličku propusnost umjesto da je izgubi na račun debljine obloge.
Gdje spray lining ima prednost
- Ravne dionice s konzistentnim promjerom. Geometrija u kojoj centrifugalno nanošenje daje najujednačeniji rezultat.
- Veći promjeri, DN100–DN300. Raspon u kojem je spray glava učinkovitija od četke.
- Duge trase. Brzina nanošenja je veća, pa je metoda pogodna za projekte s velikom duljinom.
- Glatka završna površina. Bitno svugdje gdje se pazi na protok.
- Ujednačen tanki sloj. Jedan prolaz umjesto višestrukih.
Gdje mu je granica
- Lukovi, grananja i nepravilna geometrija. Tu je brush coating precizniji — četka fizički prati stijenku, a spray glava se oslanja na pravilan obod.
- Manji promjeri. Ispod DN100 prednost prelazi na četku; NoDig oprema pokriva od DN40, ali ne istom metodom na cijelom rasponu.
- Lokalne korekcije. Brush coating dopušta dodatni prolaz na točno određenom mjestu. Spray daje ujednačen sloj, ali je ciljana dorada teža.
- Strukturalna oštećenja. Ako je cijev kolabirala ili nedostaje segment, nijedna epoksidna obloga to ne rješava — to je posao za drugu metodu sanacije.
Spray lining nije „bolji” od brush coatinga
Dvije metode nisu konkurencija nego dopuna. Izbor ne slijedi naviku izvođača nego geometriju i promjer cijevi, a odluka se donosi na temelju CCTV nalaza, ne na temelju toga koja je glava trenutno na stroju. ProLight i ProLight2 zato podržavaju obje.
Debljina sloja i brzina povlačenja nisu stvar procjene
Debljinu obloge određuju tri parametra koja se moraju držati zajedno: brzina povlačenja glave, brzina rotacije i protok materijala. Promijeni jedan bez druga dva i sloj postaje neujednačen — pretanak na jednom mjestu, predebeo na drugom.
Zato kamera ide direktno iza spray glave. Nanošenje se ne procjenjuje po osjećaju nego se gleda dok traje, a odstupanje se ispravlja odmah, a ne na završnoj inspekciji kad je smola već vezala.
Isto vrijedi za omjer miješanja dviju komponenti epoksida — to je kemijski zadan odnos, ne postavka koja se prilagođava prema potrebi.
Oprema i materijal
ProLight pokriva DN40–DN125, ProLight2 DN40–DN150. Oba stroja podržavaju i brush coating i spray lining, pa se metoda bira prema cijevi, a ne prema tome što je na kamionu.
Za veće promjere i dulje trase koristi se The Pipe Boy, DN50–DN300.
BSE je skraćenica od Brush Spray Epoxy — dvokomponentni epoksid razvijen upravo za obje metode nanošenja, pa se materijal ne mijenja kad se mijenja glava.
Epoksidna sanacija cijevi — ProLight i BSE sustav Brush coating — kako radi i kada ga koristiti Visokobrzinsko čišćenje cijevi — priprema stijenke Čitajte više: Pet grešaka koje poništavaju epoksidnu sanacijuMetodu ne bira izvođač po navici — bira je geometrija cijevi.
Oprema koja podržava obje metode
ProLight, ProLight2 i The Pipe Boy pokrivaju raspon od DN40 do DN300, a BSE epoksid razvijen je i za četku i za spray glavu — isti materijal, ista dokumentacija, ista razina izvedbe.
Pitanja koja se često postavljaju
U principu nanošenja. Brush coating rotirajućom četkom mehanički raspoređuje epoksid po stijenci, a spray lining ga centrifugalnom silom raspršuje ravnomjerno po cijelom obodu. Iz te razlike slijedi sve ostalo: spray daje glatku površinu i ujednačen sloj u jednom prolazu na ravnim dionicama, četka daje veću kontrolu na lukovima i nepravilnoj geometriji.
Optimalan raspon je DN100–DN300. Ispod toga prednost prelazi na brush coating, koji je optimalan u rasponu DN40–DN150. NoDig oprema pokriva cijeli raspon od DN40 do DN300 kroz ProLight, ProLight2 i The Pipe Boy.
Tehnički je izvediv, ali na nepravilnoj geometriji brush coating daje bolju kontrolu sloja jer četka fizički prati stijenku. Odluka se donosi na temelju CCTV nalaza — ako dionica ima više lukova ili bočnih priključaka, četka je obično sigurniji izbor.
Projektirani vijek trajanja pravilno izvedene epoksidne obloge je 25 do 50 godina. Presudna nije metoda nanošenja nego priprema stijenke — bez temeljitog mehaničkog čišćenja i suhe podloge nijedna metoda ne postiže projektiranu adheziju.
